Trzeba koniecznie pomierzyć napięcia na wszystkich siatkach i katodach kineskopu! Wysokiego napięcia pewnie nie będziesz miał czym pomierzyć ale napięcie na S2 kineskopu powinno zasugerować ew. w tym zakresie niedobory.
_______________________________

Preskaler

Ktoś mi podpowiedział, żebym pomierzył napięcia na siatkach i katodach kineskopu.

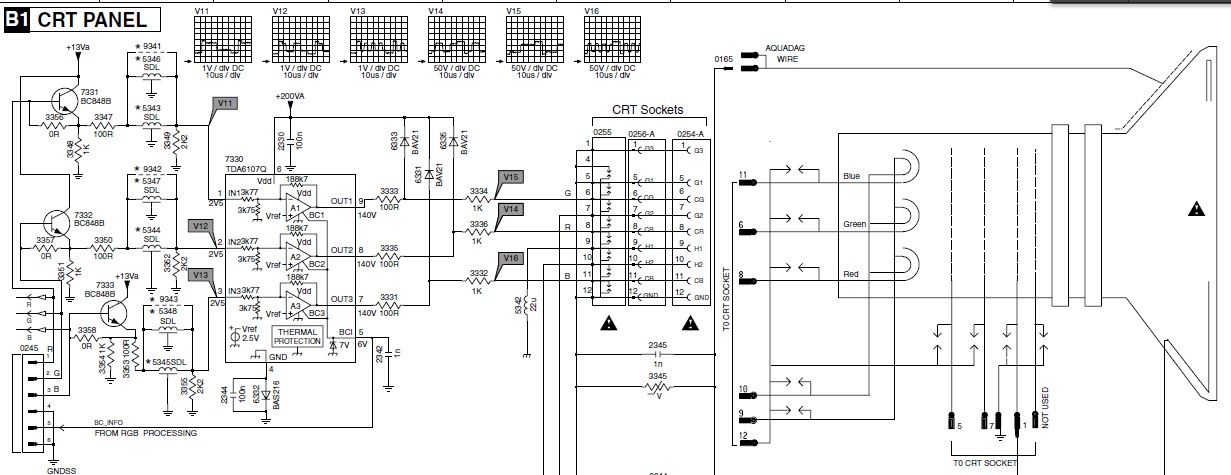

Pomierzyłem, oto schemat :
[url=[obrazki.elektroda.pl/2173469500_1311093893.jpg]] src="http://obrazki.elektroda.pl/2173469500_1311093893_thumb.jpg">

[/url]

Odrazu po włączeniu TV wszystkie napięcia są poprawne do momentu gdy przekaźnik zacznie pstykać.

Jak już zacznie "pstykać" od V11 do V16 wszystkie wynoszą 0V napięcie na kolektorze 7331 wynosi rowniez 0V.

Gdzie dalej szukać ?

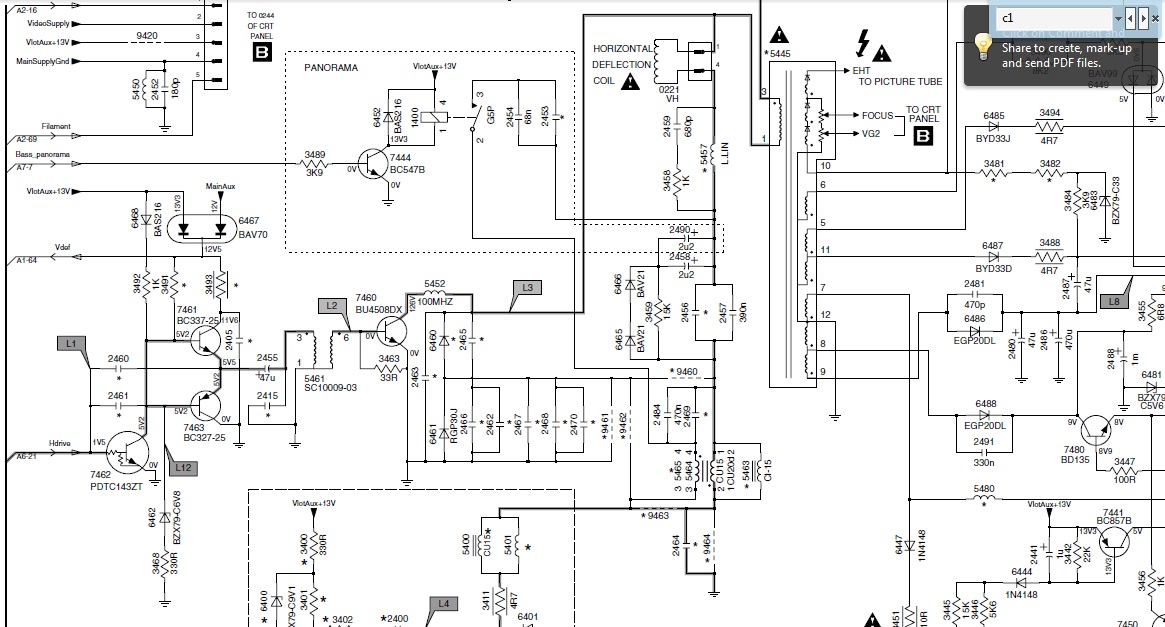

schemat

lepsza jakosc

Sprawa jest dość kłopotliwa bo uszkodzenie przypuszczalnie leży w układzie odchylania poziomego a tu może być kilkadziesiąt różnych uszkodzeń. Zacznij może od tego, że obejrzysz bardzo dokładnie wszystkie kondensatory w okolicach transformatora WN (trafopowielacza). Jeśli któryś jest spuchnięty, pęknięty lub są ślady na płytce lub jego obudowie takiego jakby płynu to wymień ten kondensator!
_______________________________

Preskaler

Posprawdzałem elektrolity, wszystkie dobre, na zapas wymieniłem kilka.

Nie miałem wogóle napięć na stronie wtórnej trafa 5445.




zmierzyłem napięcie w punkcie L3 128V czyli poprawne.
Teraz uzwojenie pierwotne powinno być kluczowane przez tranzystor
7460,napięcia w punkcie L2 wynosiło 0V a w L1 0.7V. W L1 nie poprawne. Poszedłem dalej i doszedłem do układu sterującego, który nie podawał impulsów. Poprawiłem zimne luty przy układzie generatora dla tego układu ( rezonator + 2 kondensatory).
Układ zapewne wtedy wystartował, ale pojawił się inny kłopot.

Przetwornica zaczęła strasznie piszczeć. Jutro dokładnie zlokalizuje która i będziemy dalej szukać. Dzięki.

Elektrolity, elektrolitami ale chodziło mi o kondensatory tzw. "szaraki". Są to kondensatory bezindukcyjne na napięcie 250V o różnych pojemnościach (0,33uF, 0,43uF itp.). Mogą być w różnych kolorach a ich wspólną cechą jest prostopadłościenny wygląd.
To, że nie ma napięcia kluczującego, to normalne bo napięcie to powstaje w układzie odchylania poziomego, którym sercem jest trafopowielacz. Jeśli w tym układzie powstanie jakiekolwiek obciążenie (powstanie zwarcie w transformatorze, przebije kondensator czy jakiekolwiek inne to układ wyłącza się aby nie powstał pożar. Jest to taki elektroniczny bezpiecznik. Niektórzy "fachowcy" włączają ten układ OL i obserwują gdzie się dymi(!). Takie postępowanie jest nieodpowiedzialne bo może powstać wiele dodatkowych szkód. W serwisie stosują też metodę podstawiania. To jest wymianę próbną poszczególnych (newralgicznych) podzespołów. Na razie spróbuj przyjrzeć się tym kondensatorom i sprawdź czy nie mają jakichś wybrzuszeń, pęknięć itp.!
_______________________________

Preskaler

Chyba znalazłem co jest uszkodzone.




zmierzyłem napięcie między 8 i 9 wyprowadzeniem transformatora i wynosiła 0V, później wylutowałem trafo i zmierzyłem oporność między 8 i 9 pinem wynosiła 0 ohm. Czyli tak jakby trafo było walnięte tak ?
